適合110KV電壓等級電力變壓器，容量120MVA及以下的感應耐壓、局部放電試驗。 選用無局放變頻電源，通過勵磁變升壓，勵磁變高壓側連接主變的低壓側，進行感應耐壓試驗，通過無局放補償電抗器并聯在主變低壓側，補償?shù)舸蟛糠譄o(wú)功容量，從而滿足感應耐壓升壓要求。

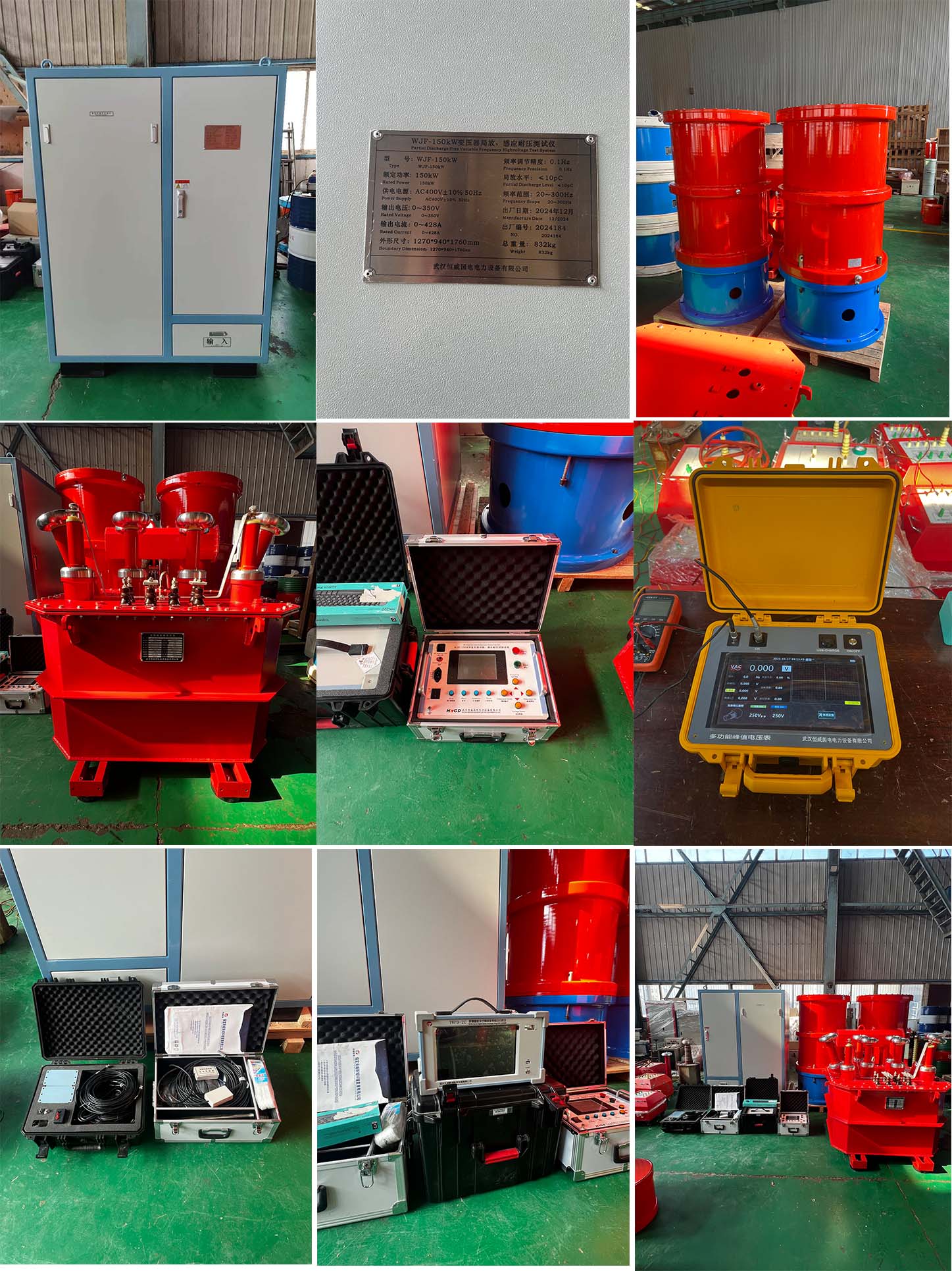

無局放變頻電源 一臺
無局放勵磁變壓器 一臺
無局放補償電抗器 兩臺
無局放電容分壓器 一臺
數字局放儀 一臺
適用范圍：
110KV電壓等級電力變壓器，容量120MVA及以下的感應耐壓、局部放電試驗；
試驗原理：
對110kV主變感應耐壓和局部放電試驗，選用無局放變頻電源，通過勵磁變升壓，勵磁變高壓側連接主變的低壓側，進行感應耐壓試驗，通過無局放補償電抗器并聯在主變低壓側，補償?shù)舸蟛糠譄o(wú)功容量，從而滿足感應耐壓升壓要求。
設備清單
序號 | 設備名稱 | 型號規格 | 數量 |
1 | 無局放變頻電源 | WJF-150kW | 1臺 |
2 | 無局放勵磁變壓器 | JLB－150kVA/2×5/15/35kV | 1臺 |
3 | 無局放補償電抗器 | DK-420kVA/35kV/9.3H | 2臺 |
4 | 無局放電容分壓器 | TRF-100kV/300pF | 1套 |
5 | 數字式局放儀 | 2通道 | 1套 |
無局放變頻電源
1)采用線性功放電路，完好正弦波輸出，波形失真度小。
2) 具有電壓自動穩定調整功能。
3) 安全可靠。本裝置內集合了多種保護，包括：放電擊穿保護、過電壓、過電流整定保護、輸出短路保護、開機零位保護、橋臂放大回路保護、功率曲線保護等。當任何一種保護出現時，裝置立即封鎖試驗電壓輸出，切斷主回路電源，確保試驗人員、被試品以及試驗系統的安全。
4) 自動/手動兩種控制方式。
5) 采用光纖方式傳輸高壓測量信號，將高壓和低壓回路徹底隔離。
6) 大屏幕液晶顯示和旋轉鼠標，提供了友好的人機界面，操作簡便快捷，真正做到“一看就會”。
7) 同步的電壓，電流，頻率和相位顯示。
8) 具有多種頻率段設置功能，頻率在30—400Hz范圍內連續可調, 步進為0.01Hz
9) 輸出電壓0～350V范圍內連續可調。
10) 同步電源100V，100W輸出，頻率與輸出電壓同步。
11) 具有感應耐壓和諧振耐壓試驗功能。
12) 具有自動諧振頻率查找功能，可設置多段自動掃頻頻率段。
主要技術指標：
l 額定輸入電源：三相380V±10%，50Hz交流電源
l 額定輸出電壓：?jiǎn)蜗?～350V交流
l 額定輸出電流：0～428.57A
l 額定輸出功率：150kW
l 輸出頻率：30～400Hz連續可調
l 局部放電量：≤10pC
l 頻率調節精度：0.01Hz
l 輸出波形：標準正弦波，波形畸變率≤1%
l 輸出電壓不穩定度：≤1.0%
l 輸出頻率不穩定度：≤0.05%
l 噪音水平：≤85dB
l 冷卻方式：強迫風冷
l 絕緣水平：輸入、輸出端子對地≥3kV/AC/1min
l 滿負載下連續工作時間：≥6小時
l 允許溫升：在額定負載下，連續工作6小時，出風口溫升≤45K
無局放勵磁變壓器
l 低壓繞組額定容量：150kVA
l 低壓繞組額定電壓：2×350V/2×400V/2×450V
l 低壓繞組說明：雙繞組，額定輸入2×350V，每個繞組有400V、450V抽頭，可串并聯使用
l 輸入電流：428.57A
l 高壓繞組額定容量：150kVA
l 高壓繞組為雙繞組，最高輸出35kV，有5kV及15kV抽頭
l 高壓繞組額定電壓、電流：2×5kV/25A；2×15kV/6.25A；2×35kV/2.14A；
2個5kV繞組可單獨輸出，也可串聯后中間接地對稱輸出±10kV；
2個15kV繞組可單獨輸出，也可串聯后中間接地對稱輸出±30kV；
3kV繞組可與12kV繞組串聯輸出；
2個35kV繞組可單獨輸出，可并聯輸出，也可串聯后中間接地對稱輸出±35kV；
l 額定頻率：50Hz
l 工作頻率：30~300Hz
l 絕緣水平：
低壓繞組對地：5kV/1min
高壓繞組對地：1.1倍感應耐壓/1min
l 局部放電量：額定電壓下局部放電量≤10pC；
l 阻抗電壓：≤10%
l 噪聲水平：≤65dB
l 冷卻方式：ONAN
l 允許連續運行時間：額定電壓、額定電流下連續運行90min
l 額定溫升（額定運行90min）：繞組溫升小于65K，頂層油溫升小于55K
l 絕緣耐熱等級：A級
l 尺寸：約700×647×1320mm
l 重量：約1400kg
無局放補償電抗器
1) 額定電壓：35kV
2) 額定電流：12A
3) 電 感 量：6H(±10%)
注：無局放補償電抗器增加3H的抽頭，輸出為12A/35kV，可更好的對升壓變及啟備變進行補償。
4) 頂部出線：120度出線
5) 額定頻率范圍：30～300Hz
6) 額定電壓下的局部放電量：≤10pC
7) 連續工作時間：額定電流下連續工作90min
8) 溫升：繞組溫升小于65K，頂層油溫升小于55K
9) 絕緣水平：1.1Un/1min
10) 配車載放渦流底座，可車載使用，現場不需要卸車
11) 尺寸：約Ф1100×780mm
12) 重量：約800kg
無局放電容分壓器
1) 額定電壓：100kV
2) 工作頻率：30～300Hz
3) 絕緣水平：120kV/1min
4) 總體電容量：C1=300pF；C2=0.3μF。結構：環氧筒外殼油紙絕緣結構電容器；
5) 系統測量誤差：≤±1.0%（50Hz頻率下計量）
6) 介質損耗：≤0.5%
7) 分壓比： 1000：1
8) 局部放電量：額定電壓下局部放電量≤10pC
9) 底座：具有足夠的穩定度，并便于移動
10) 電壓測量通過專用屏蔽線引至智能峰值表進行測量，主顯示為峰值/√2及波形，此外還有有效值、頻率、波形畸變率。具有過壓保護功能，可任意設定過壓保護定值并顯示，通過常開和常閉接點用于報警或跳閘，相當于起到放電球隙的作用。
11) 電容分壓器所配均壓環采用鋁合金材料，能滿足試驗要求，便于拆裝，并配置專門均壓環包裝箱，方便運輸；
12) 外形尺寸：Ф130×565mm
13) 重 量：15kg
